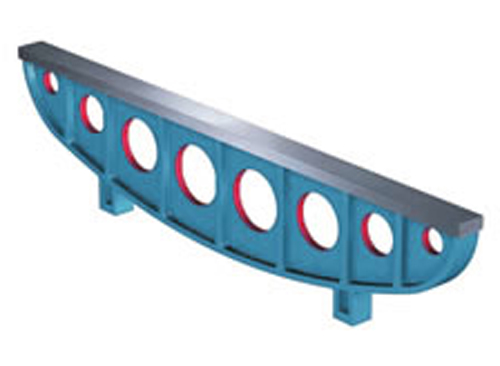

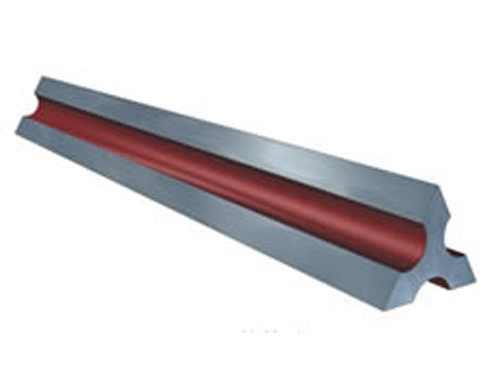

橋型平尺:按JB/T7977-99標準制造,材質為HT200-300,形狀為拱形橋,只有一個工作面,橋型平尺工作面采用刮研工藝,是用來測量工件的直線度和平面度的研具,主要用于機床導軌的測量研磨和平板平臺的研磨測量時使用,使用溫度(20±5)℃。
橋型平尺易于保管,懸掛平放均可,不會因長期平放而影響其直線度、平行度。
橋型平尺如果不能好好的保存是很容生銹的,當然在使用的時候可以不涂防銹油,若是長時間不使用就 要涂上一層工業油,避免橋型平尺生銹影響以后的測量精 度。橋型平尺:按JB/T7977-99標準制作,資料為HT200-250,工作表面選用刮研或磨削技術,用于機床檢驗中檢驗不平度和不直度兩個作業 面,是合作塊規、千分尺、水平儀等儀器檢驗不一樣高度的兩導軌的平行和不連接導軌的水平;并可以合作直角尺在鑄鐵平臺上檢驗只用直角尺無法檢驗的兩機件的 筆直度的量具,還適用于設備裝置和查看,運用溫度(20±5)℃。橋型平尺易于保管:懸掛平放均可,不會因長時間平放影響其直線度、平行度; 鑄鐵橋型平尺運用方便。不必格外當心的輕拿輕放,且損。橋型平尺是用來測量工件的直線度和平面度的量具,運用溫度(20±5)℃。橋型平尺工作面選用刮研工藝。平尺大多選用灰口鑄鐵或合金鑄鐵等資料制作,矩形 平尺也有用軸承鋼或花崗石制作的。橋型平尺工作面硬度應為170~220HB。橋型平尺以著色法、指示表法檢驗平板、長導軌等的平面度,以光隙法檢驗工件棱邊的直線度。橋型平尺工作面不得有嚴重影響外觀和運用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺點。橋型平尺的長處:平尺運用機械加工和手藝精磨制成。構造,質地均勻,穩定性好,,平尺能在重負荷及常溫底下堅持,具有不生銹,、磨 性,不磁化、變型等長處。
規格 | 工作面直線度或平面度 | ||
精度等級 | |||
0級 | 1級 | 2級 | |
500×50 | 3 | 6 | 12 |
750×50 | 4 | 8 | 15 |
1000×50 | 10 | 20 | |
1600×70 | 15 | 30 | |
2000×80 | 18 | 36 | |
2500×90 | 22 | 44 | |
3000×100 | 52 | ||
3500×100 | 60 | ||
4000×100 | 68 | ||
5000×110 | 84 | ||
6300×120 | 105 | ||
8000×120 | 132 |
