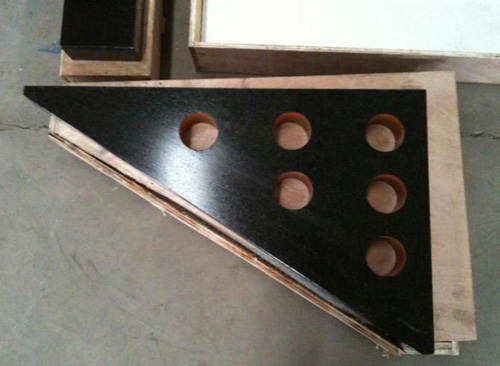

大理石(花崗石)直角尺的行業標準及用途:根據機械行業標準:GB/T6092-2004制造,用于零件,主軸及各種角度這測量。
大理石(花崗石)直角尺型號:
用于零件,工作母機主軸及各種角度之測量。 | ||||||
>規格(mm) | >測量面對基面垂直度 (um) |
>測量面平面度或直線度 (um) |
>基面平面度或直線度 (um) |
|||
>精度等級 | ||||||
>00 | >0 | >00 | >0 | >00 | >0 | |
>100×63 | >2 | >4 | >1 | >1 | >1 | >1 |
>160×100 | >2 | >4 | >1 | >2 | >1 | >1 |
>250×160 | >2.5 | >5 | >1 | >2 | >1 | >2 |
>400×250 | >3.5 | >7 | >1 | >2.5 | >1 | >2 |
>630×400 | >4.5 | >9 | >1.5 | >3 | >1 | >2.5 |
>1000×630 | >6 | >12 | >2.5 | >5 | >1.5 | >5 |
